Obraz ARTIFACT WI/Fiesta Biały piksel

SYSTEM: 1,5T Signa Twin Excite II (wersja oprogramowania 11.0M4)

PROBLEM/OBJAWY

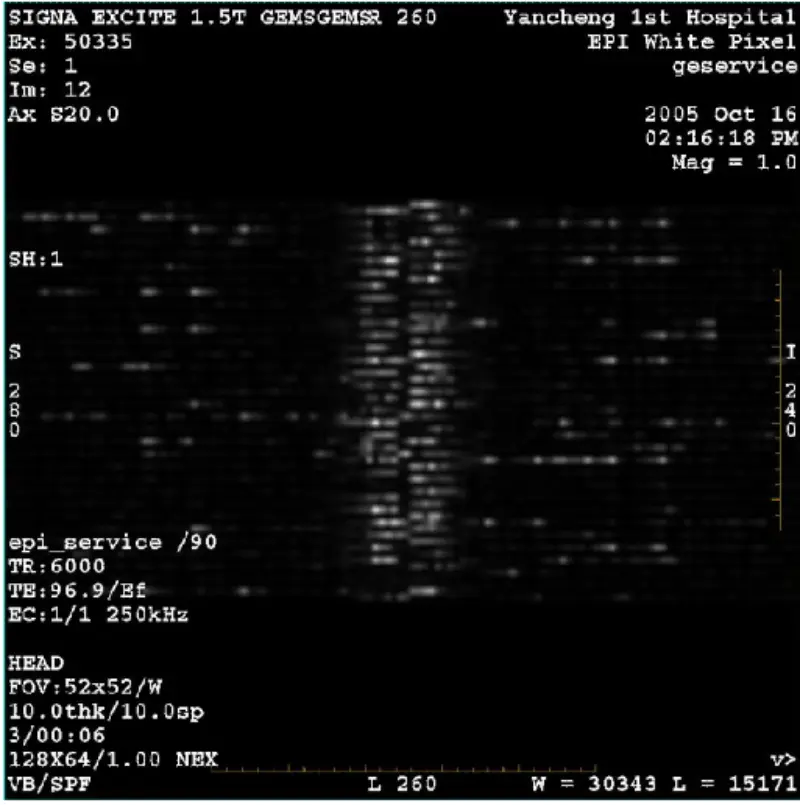

Obraz DWI (tryb powiększenia i tryb cały) i fiesta (tryb powiększenia i tryb cały) z widocznymi artefaktami siatkowymi lub sztruksowymi, niezależnie od tego, czy używana jest cewka na korpus czy cewka nagłowna, inne rutynowe obrazy wydają się normalne

HISTORIA/WSKAZÓWKA ROZWIĄZYWANIA PROBLEMÓW

1. Super zachowanie Kontrola podkładki, wynik pozytywny.

2. Zdjąć mostek pacjenta. Nie znaleziono żadnych monet ani innych metali.

3. Wykonaj kalibrację grafidy, wszystkie terminy są zielone.

4. Uruchom Zoom i cały BACC.

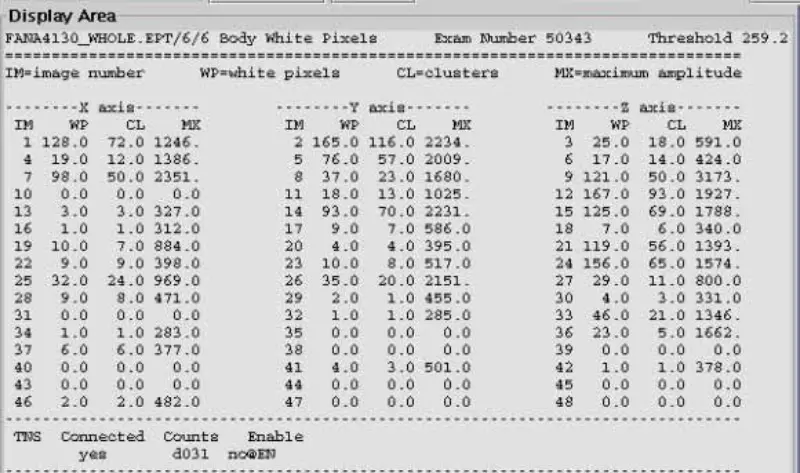

5. Uruchom Zoom i całe EPT. W rezultacie biały piksel jest poważny, a inne elementy przechodzą

łącznie z głową i ciałem. Wartość ditheringu fazowego B0 jest podana w specyfikacji.

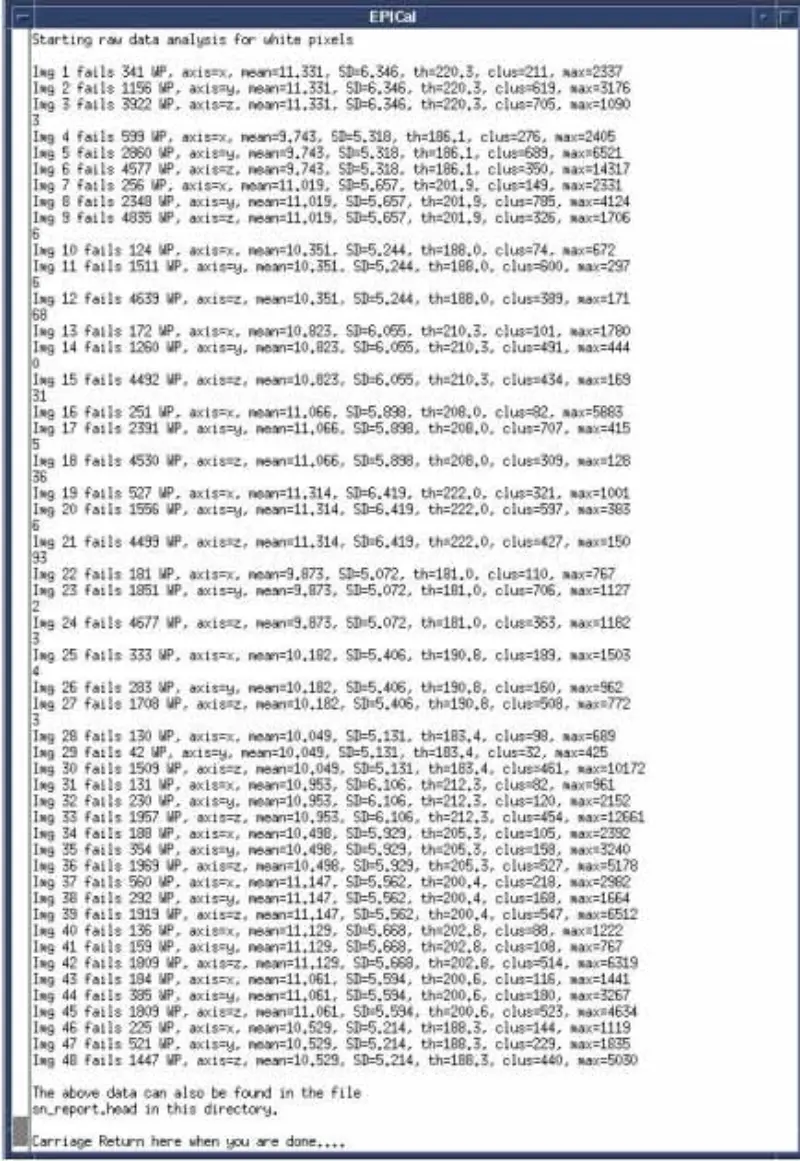

6. Uruchom test białych pikseli, wszystko zakończyło się niepowodzeniem.

7. Uruchom SPT, aby przejść wszystkie. Szczególnie wszystkie testy stabilności gradientu przechodzą pomyślnie.

8. Emuluj i sprawdzaj elementy otoczenia wokół magnesu, w tym wentylator, głośnik, wtryskiwacz, zimną głowicę i tak dalej.

9. Wyłącz czujnik temperatury, SRI, PAC i stół, problem nadal występuje.

10. Odłącz kabel odbiorczy od I/F szafy systemowej (korpus J2 i głowica J5), dodaj terminator 50 omów i blok DC do złącza szafy systemowej. Skan głowy i ciała z białymi pikselami EPT. wynik jest pozytywny. Potwierdź, że problemu nie ma w szafce systemowej. Na nowo połączyć. Odbierz kabel na I/F szafy systemowej

11. Odłącz światłowód X, Y i Z Gradient Drive na płycie GP, głowicę białego piksela EPT i skan korpusu. wynik jest pozytywny. Wskazuje to, że biały piksel jest indukowany przez gradient. Widziałem, że biały piksel jest obecny nie tylko na jednej osi. Następnie wymień kartę SGA PS, GP, ale problem nadal występuje. Podłącz ponownie światłowód X, Y, Z Gradient Drive.

12. Wyłącz DD/TR w SSM. Odłącz kabel DD od ściany pióra (J72, J73, J74, J75, J75), skan głowicy białego piksela EPT i skaner korpusu. rezultat jest taki, że podanie głowy i ciało nie powiodło się. Cewka korpusu nie jest dostrojona, więc cewka korpusu pochłania sygnał. Dlatego głowica przeszła i korpus nie powiódł się. Aby sprawdzić naszą dedukcję, podłącz przedłużacz do cewki głowicy i umieść cewkę głowicy poza otworem magnesu, zeskanuj biały piksel głowicy. W rzeczywistości rezultatem jest awaria głowicy. Podłącz ponownie tylko jeden kabel DD do Pen Wall, głowicy białego piksela EPT i skanera ciała. Rezultat jest taki, że wszystko zawiodło. Upewnij się, że przyczyną nie jest karta DD i rozdzielacz.

13. Podłącz ponownie kable DD do Pen Wall. Odłącz kabel BNC korpusu i głowicy T/R od złącza SSM.EPT z białym pikselem i skanowaniem korpusu. Rezultat jest taki, że wszystko zawiodło. Podłącz ponownie korpus i usunięte kable doprowadzenia głowicy. Odłącz kabel wyjściowy głowicy i korpusu podczas skanowania białych pikseli SRFDII.EPT. Rezultat jest taki, że wszystko zawiodło. Potwierdzono, że ten problem nie występuje w SRFDII AMP i SSM.

14. Odłącz kable I i Q od hybrydy. Uruchom skanowanie białych pikseli głowicy EPT. Wynik nie powiódł się. Podejrzana hybryda. Wymień hybrydę. Ale problem nadal.

15. Zdejmij przednią osłonę magnesu. Sprawdź kabel uziemiający ekranu RF i kabel czujnika temperatury. Kabel jest OK.

16. Wyjmij cewkę RF korpusu z TRM. Uruchom skanowanie białych pikseli głowicy EPT, wynik nie powiódł się.

17. Zdejmij osłonę RF z TRM. Uruchom skanowanie białych pikseli EPT z wysuniętą osłoną RF. Wynik nie powiódł się. Wymień osłonę RF i uruchom skanowanie białych pikseli EPT. Problem nadal.

GŁÓWNA PRZYCZYNA/ROZWIĄZANIE

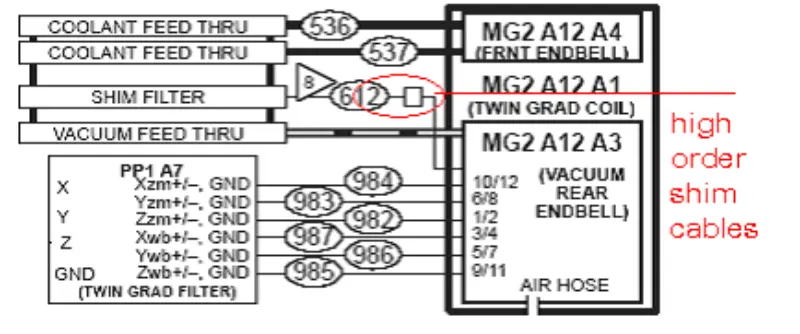

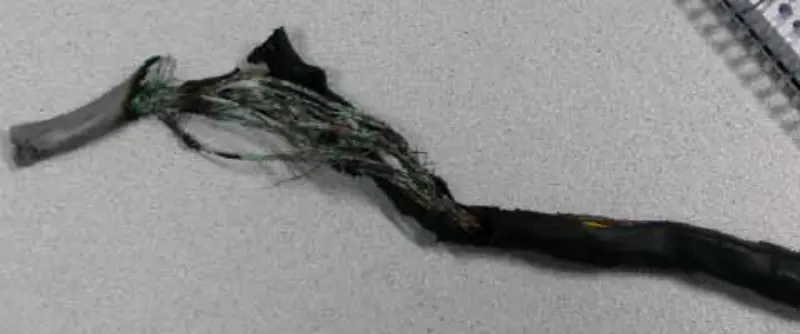

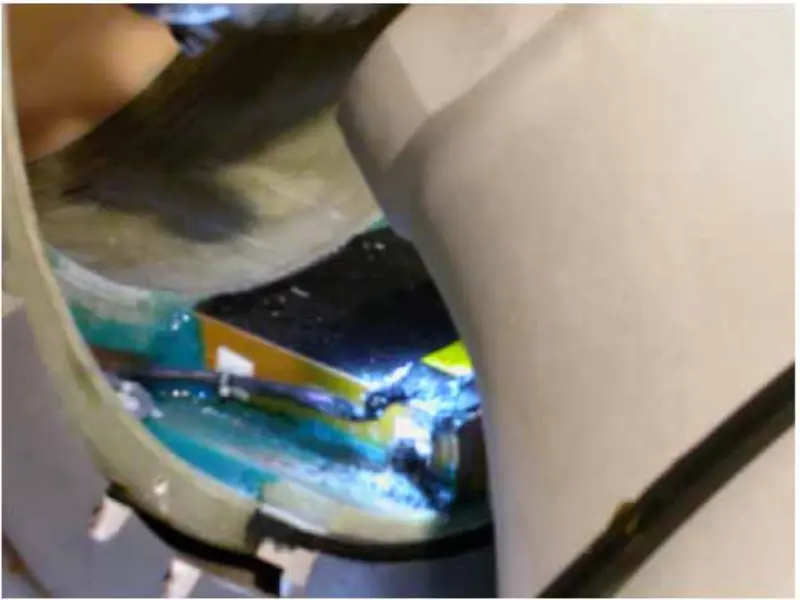

Z powyższych działań i analiz wnioskujemy, że przyczyną problemu powinna być cewka gradientowa. Zdejmujemy więc przednią i tylną osłonę magnesu, sprawdzamy i dokręcamy śruby związane z cewką gradientową. Po zdjęciu tylnej osłony magnesu stwierdzamy, że kabel podkładki wysokiej klasy został przepalony na czarny.

Ponieważ na tej stronie nie ma opcji podkładek wysokiego rzędu, przecinamy kabel podkładek wysokiego rzędu. Kable odklejamy osobno i owijamy każdy z nich za pomocą izolowanej taśmy klejącej. Przywróć wszystko, uruchom skanowanie białych pikseli EPT. Wszystko przechodzi. Po tej lokalnej naprawie system jest OK. Na obrazach DWI i Fiesta nie ma już białych pikseli jak wcześniej.

Kable wyższego rzędu muszą zostać uszkodzone w fabryce. Uszkodzone kable połączyły się ze sobą i utworzyły wiele najmniejszych okręgów. Po uruchomieniu skanowania DWI krąg wytworzył znacznie więcej ciepła niż jakikolwiek inny skan. Czyli kable paliły się z dnia na dzień i wpływają na skan DWI. W rzeczywistości z każdym dniem efekt staje się coraz bardziej dotkliwy.
