Rozwiązywanie problemów z 8-kanałową cewką Cardic o niskim współczynniku SNR

PROBLEM/OBJAW

W przypadku korzystania z 8-kanałowego skanowania cewki sercowej, współczynnik SNR obrazu nie jest dobry. Znajdź bardzo niski sygnał podczas skanowania ręcznego.

GŁÓWNA PRZYCZYNA/ROZWIĄZANIE

Zintegrowana płyta główna ASM z wieloma cewkami jest uszkodzona. (dynatron, układ scalony: HC105)

HISTORIA/WSKAZÓWKA ROZWIĄZYWANIA PROBLEMÓW

1. Użyj 8-kanałowego testu działania cewki sercowej SNR, wszystkie kanały nie działają.

2. Użyj narzędzi MCRT, sprawdź 8-kanałowy SNR, przepustowość wszystkich kanałów. Zatem cewka musi mieć problem.

3. Zamów nową cewkę, ale problem ten sam. Obraz również ma niski współczynnik SNR.

4. Sprawdź zasilanie modułu i wszystkie kanały karty we/wy STIF i IRF. The

8 kanałów jest OK.

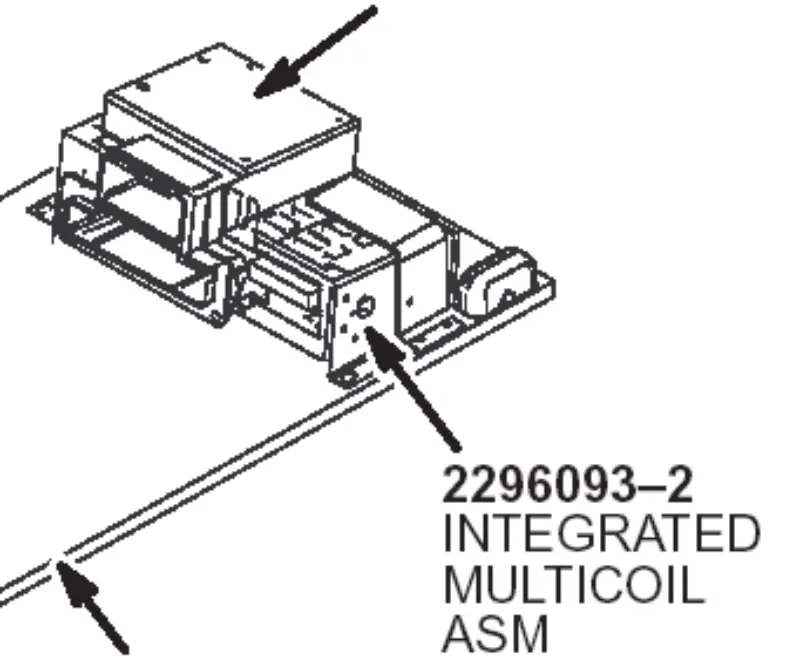

5. Wymień zintegrowany wielocewkowy ASM na obraz 8-kanałowego normalnego serca.

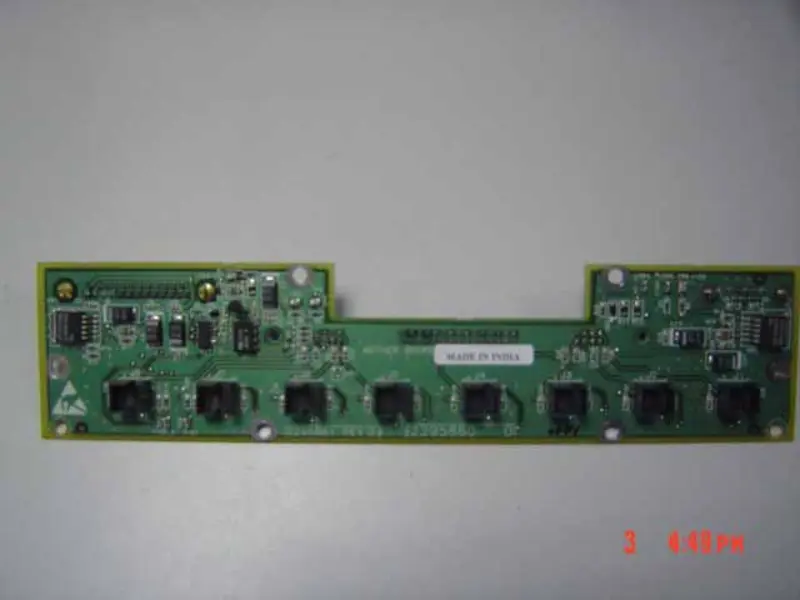

6. Sprawdź płytę główną, znajdź HCT04(6反向器) i uszkodzony dynatron.

Nauka:

Kiedy zdefiniujemy, że miejscem awarii 8-kanałowego miejsca jest strona cewki, jeśli używamy narzędzi MCRT, lepiej sprawdźmy 8-kanałowy w innym miejscu.
