Artefakt FSE i GRE

SYSTEM: MR 0,35T Owacja

Szpital: Szpital ogólny na polu naftowym Daqing

PROBLEM/OBJAW

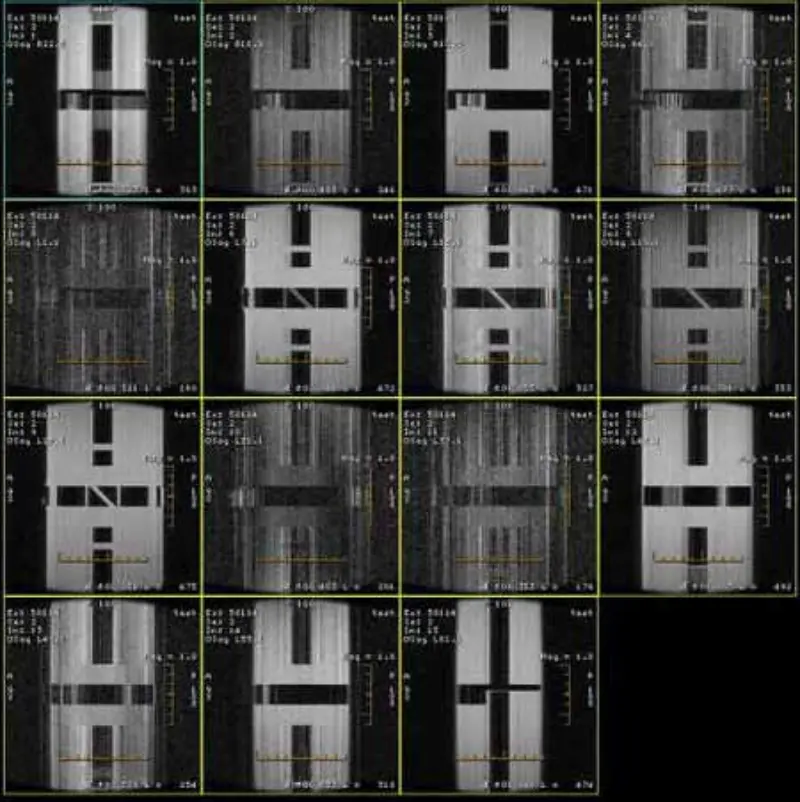

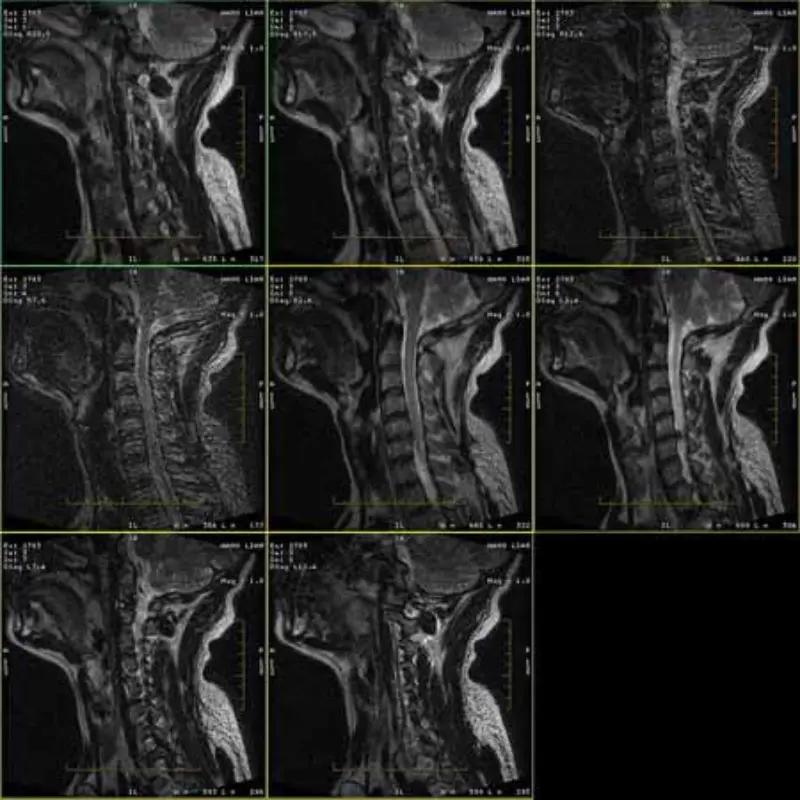

Obrazy protokołów FRFSE i GRE zawierają duchy i czasami obrazy o niskim współczynniku SNR pojawiają się w jednej serii. Ale obrazy protokołu SE są normalne.

Proszę spojrzeć na załączone obrazy.

HISTORIA/WSKAZÓWKA ROZWIĄZYWANIA PROBLEMÓW

1. Te artefakty występują tylko w obrazie protokołów FRFSE i GRE, ale w protokole SE

obrazy nigdy się nie pojawiają. Wykonaj Head SPT Szybka kontrola, SNR głowicy jest marginalny (około 8,2).

2. Sprawdziłem drzwi RF, moc oświetlenia, moc TCU, zasilacz PAC i wyświetlacz magnesu, wszystko w porządku.

3. Zamieniłem wzmacniacze gradientowe, filtry na SRU i kable, artefakt nadal występuje w tych samych protokołach.   Strona 3 z 3

4. Przetestuj poniższe części w innym miejscu, wszystko w porządku. gradientowy zasilacz, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS i cewka głowicy

5. Sprawdź właściwości diody DD, kable DD i HV, wszystko w porządku.

6. Wyłącz wyjście sygnału RF UCERD, artefakt zniknął.

7. Zamień odbiornik, odbierz kable i omiń MA, problem nadal występuje.

8. Zdemontuj cewkę Body, umieść ją na zewnątrz magnesu, podłącz wszystkie kable i przeskanuj ponownie, artefakty nadal występują.

9. Sprawdzamy zasilanie i masę i stwierdzamy, że złącze uziemienia w PP (pomieszczenie magnetyczne) jest bardzo luźne. Dokręcamy i skanujemy ponownie, poprawiono SNR głowicy

(SNR głowy: 8,9)

GŁÓWNA PRZYCZYNA/ROZWIĄZANIE

W końcu okazuje się, że ktoś podłączył 1 przewód do 1 z 3 przewodów pod napięciem zasilania sprzętu MR

dostarczać poza działem MR bez pozwolenia. Po odłączeniu przewodu i ponownym skanowaniu system działa normalnie, a współczynnik SNR głowicy wynosi 9,3.

Zatem jakość zasilania będzie miała wpływ na jakość obrazu.
